防排煙系統：
名詞解釋：
防、排煙系統：建筑物內設置的用以防止火災煙氣蔓延擴大的防煙系統和排煙系統的總稱。
防煙系統：采用機械加壓送風方式或自然通風方式，防止煙氣進入疏散通道等區域的系統。
排煙系統：采用機械排煙方式或自然排煙方式，將煙氣排至建筑物外的系統。
機械加壓送風：對樓梯間、前室及其它需要被保護區域采用機械送風，使該區域形成正壓，防止煙氣進入。
機械排煙：采用排煙風機將煙氣排至建筑物外的方式。
自然排煙：利用火災時產生的熱煙氣流的浮力和外部風力作用，通過建筑物的對外開口把煙氣排至室外的排煙方式。
排煙防火閥：安裝在機械排煙系統的管道上,平時呈常閉狀態并滿足漏風量要求?；馂?zāi)或需要排煙時手動和電動打開,起排煙作用. 當排煙管道內煙氣溫度達到280℃時關閉,并在一定時間內能滿足漏煙量和耐火完整性要求,起隔煙阻火作用的閥門。
建筑防排煙分為防煙和排煙兩種形式。
防排煙內容：將火災產生的煙氣，在著火房間或著火房間所在的防煙區內就地排出；防止煙氣擴散到疏散通道和其它防煙分區中去；確保疏散和撲救用的防煙樓梯及消防電梯間內無煙，使人員可以迅速疏散，給搶救工作創造條件。
防排煙的主要部位：房間、走道、防煙樓梯間、前室、消防電梯間前室、合用前室。
防煙方式：
不燃化防煙方式：在建筑設計中；盡可能地采用不燃燒的室內裝修材料、家具、各種管道及其保溫絕熱材料，產生煙氣量大大減少，煙氣濃度大大降低。
密閉防煙方式：當發生火災時將著火房間密閉起來。這種方式多用于較小的房間 ，因密閉性能好時，也能達到防止煙氣擴散的目的。
阻礙防煙方式：在區域邊界上設置隔煙和阻煙設施而實現的，這些設施包括防煙垂壁和擋煙梁兩大類。
機械加壓防煙方式：在建筑物發生火災時，對著火區以外的有關區域進行送風加壓，使其保持一定的正壓，以防止煙氣侵入的防煙方式。
排煙方式：
自然排煙方式：利用火災產生的熱煙氣流的浮力作用和室外風力作用使煙氣通過建筑物的對外開口排至室外的方式，實質是熱煙氣和冷空氣的對流運動。
自然排煙口示例：
平時呈常閉狀態，火災時煙感器通過控制中心發出的信號，閥門開啟排煙，閥門自動開啟，并輸出開啟信號，也可以遠距離手動開啟或關閉。
自然排煙的影響因素：室外風向和風速隨季節變化；火災期間煙氣的溫度隨時間變化；高層建筑的熱壓作用隨季節變化。
所以，50米以上的一類建筑、100米以上的住宅建筑，自然排煙方式不能滿足防排煙的要求。
機械防排煙：
借助機械力作用強迫送風或排氣的手段來排除火災煙氣的方式。
送風和排煙可全部借助機械力作用，也可一個借助機械力的作用，另一個則借助自然通風或排煙作用，據此，機械排煙又具體分為三種方式。
機械送風防煙的原理：
機械防煙的煙氣控制是利用風機造成的氣流和壓力差結合建筑物的墻、樓板、門等擋煙物體來控制煙氣的流動方向。
系統組件簡介：
排煙機
排煙系統是將煙氣排出建筑物外，是人員安全疏散的重要保證。排煙機平時可以低速用于通風換氣，火災時遠程啟動高速排煙。
正壓送風機
正壓送風機風機一般處于屋頂，與各層的正壓風閥聯動?；馂?zāi)初起時打開風閥，啟動正壓送風機，使樓梯間、電梯廳處于正壓狀態。
排煙防火閥
安裝在排煙系統管道上。常閉，火災時，煙(溫)感探頭出火災信號，控制中心接通電源，閥門迅速打開排煙，280℃時，閥門自動關閉。
防火閥
安裝在送風、排風、空調系統中屬于70℃溫感器關閉閥，平時常開。
多頁排煙風口
安裝在排煙系統上。常閉，火災時，煙(溫)感探頭發出火災信號，控制中心接通電源，閥門迅速打開進行，280℃時閥門自動關閉。
多頁送風口
安裝在前室、防煙樓梯間送風系統上。常閉，火災時，煙(溫)感探頭發出火災信號，控制中心接通電源，閥門迅速打開風機送風。
防排煙系統的施工安裝，應按照《采暖通風與空氣調節施工驗收規范》 GB50243—2016相關標準執行。
防煙、排煙及采暖、通風和空氣調節：
機械加壓送風系統的送風量，應按門洞風速法計算，開啟門的數量應按防火規范的有關要求確定。門洞斷面風速宜按以下確定：當樓梯間機械加壓送風、合用前室機械加壓送風時，取v=0.7m/s；當樓梯間機械加壓送風、前室不送風時，門洞斷面風速取v=1.0m/s；當樓梯間不設機械加壓送風、前室送風時，門洞斷面風速取v=1.2m/s。
自然排煙窗應設置在頂棚上或外墻上方，當設置在外墻上時,其下緣距室內地面的高度不宜低于儲煙倉的下沿高度或室內凈高的1/2，并應有方便開啟的裝置。低于儲煙倉的下沿高度或室內凈高1/2的開窗面積不應計入有效自然開窗面積，對于樓梯間、前室、合用前室以及規范、標準等有特殊規定的其它場所除外。
樓梯間和前室（合用前室）的機械加壓送風系統，其加壓送風量與余壓值兩者均應滿足規范要求。在檢測及驗收時，均應測試余壓值。
除設置在室外的風機，建筑內的排煙風機和加壓送風機應各自獨立設置在專用機房內，該房間應采用耐火極限不低于2.0h的隔墻和1.5h的樓板及甲級防火門與其它部位隔開；當空間條件受到限制時，可設置在專用空間內，該空間四周的圍護結構應采用耐火極限不低于1.0h的不燃燒體，風機兩側應有足夠的安裝維修空間。
住宅建筑如果地下室≤2層或地下層室內地面與室外出入口地坪高差≤10m的非營業性場所，地上部分樓梯間為自然排煙的，地下部分樓梯間可不設置機械防煙；樓梯間的前室或合用前室，其地上部分為自然排煙的，地下部分樓梯間的前室或合用前室可不設置機械防煙。
對于多層建筑中凈高大于12m的高大空間（含中庭）的排煙，可參照《建筑設計防火規范》(GB 50016-2014) 。
建筑高度超過50m的一類高層公共建筑中，僅服務于50m以下功能空間的符合自然排煙條件的防煙樓梯間及前室（合用前室）可采用自然排煙方式。
地下室（半地下室）防煙樓梯間與地上樓梯間均需設置加壓送風系統時，宜分別獨立設置。受建筑條件限制時，可與地上部分的樓梯間共用機械加壓送風系統，但應分別計算地上、地下的加壓送風量，共用加壓送風的系統設計應采取有效措施滿足地上、地下的送風量要求。
設置于地下室（半地下室）或地上四層（含）以上的歌舞娛樂放映游藝場所，當設置機械排煙系統時排煙設計應滿足以下要求：
（1）當房間面積≥50㎡時應設置排煙口，房間面積＜50㎡時宜設置排煙口；
（2）內走道應設置排煙口，且其排煙宜設置成獨立的排煙系統；
（3）當多個相鄰的房間均設有排煙口時，可根據需要多個房間合并成一個防煙分區，每個防煙分區排煙量不得小于12000m3/h；當房間面積較?。娣e＜50㎡）且未設有排煙口時，房間面積應計入內走道的排煙計算面積。
（4）當設置機械補風時，系統宜獨立設置。內走道和面積較大的房間（面積≥50㎡）應設置補風口，補風口的布置應有利于排煙和人員疏散。
水泵房、制冷機房、空調機房、變配電室、柴油發電機房、燃油（燃氣）鍋爐（機組）的機房等機電用房，可不設置排煙設施。
檔案館內設置氣體滅火系統或細水霧滅火系統的場所，可不設置排煙設施。
地下非機動車庫，當建筑面積大于500㎡或分隔成多個隔間使用且建筑總面積大于200㎡時，應設置排煙設施。
半地下室汽車庫及半地下建筑在自然排煙條件較好的情況下，最不利點到自然排煙口的距離不超過30m且自然排煙口面積不小于占地面積的2%時，可不設置機械排煙系統。
采用自然通風方式的開放式避難層(間)，應設有不同朝向的可開啟外窗或百葉窗，其有效面積不應小于該避難層（間）地面面積的5%，且每個朝向的有效面積不應小于2.0㎡。
排煙窗的有效面積按下列方式確定：
（1）對于懸窗、平開窗、頂開窗等，當開窗角大于等于70°時,其有效排煙面積可按其窗面積計算；當開窗角小于70°時,其有效排煙面積應按窗的開啟投影面積計算；
（2）側拉窗的有效排煙面積按可開啟的最大窗口面積計算；
（3）百葉窗的有效排煙面積按窗的有效開口面積計算；
（4）其它可開啟外窗型式的有效面積計算按有關規范、標準等的規定進行。
防火卷簾：
防火卷簾是一種特殊的卷簾門，通常安裝在建筑中需要進行防火分隔的部位的上方或側面。平時卷起，當發生火災時，由火災報警系統或人工控制展開，起到隔火、隔煙和隔熱的功能，阻止火災蔓延和煙氣擴散。
應急照明及疏散指示（簡述）：
消防應急照明、疏散指示標志：
按一、二級負荷供電的應急照明應設置專用的應急照明配電箱，三級負荷可不設。按一、二級消防負荷供電的建筑底部設置小型商業服務網點時，如采用自帶電源型消防應急燈具，可不設置專用的應急照明配電箱，但應設置專用的配電線路。
消防材料標準：
自動噴水滅火系統、消火栓系統：
角鋼：
槽鋼：
熱鍍鋅鋼管：
閥門配件：
噴頭：
壓力表：
消防泵和穩壓系統：
消火栓箱：
水泵接合器：
火災自動報警系統：
KBG管
金屬線槽
防火涂料：
阻燃電線：
金屬軟管：

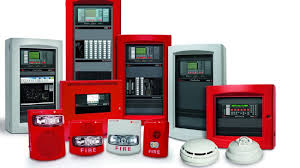

報警控制器及報警設備：
防排煙系統：
金屬類 鍍鋅鐵皮：
280℃防火閥
防火隔斷：
防火門
防火卷簾：
應急照明及疏散指示：
應急疏散指示燈
關于特殊場所的消防設置：
電影廳、法院審判廳等為固定座位時,其廳室面積及相關消防設計應參照觀眾廳要求執行；設置在四層及以上的電影廳、法院審判廳等確有困難時，廳室面積可大于400㎡，但應滿足以下要求：
（1）廳室應采用防火墻、甲級防火門與其他部位分隔；
（2）廳室應選用合適的自動滅火系統,設置自動噴水滅火系統時,室內的噴頭應采用快速響應噴頭；
（3）廳室應設置獨立的機械排煙系統和補風系統;
（4）廳室座位數不得超過400座;當廳室建筑面積大于600㎡，該廳室座位數與面積比不應大于1/2。
設置在四層及以上宴會廳、餐廳、員工食堂、體育比賽、訓練用房等可不考慮廳室面積限制。
教學建筑、食堂、菜市場采用三級耐火等級的建筑時，不應超過2層；采用四級耐火等級的建筑時，應為單層；設置在三級耐火等級的建筑內時，應布置在首層或二層；設置在四級耐火等級建筑內時，應布置在首層。
一、二級耐火等級菜市場的防火分區每層最大允許建筑面積，可按規范規定增加1.0倍,單層敞開式菜市場的防火分區最大允許建筑面積不限。一、二級耐火等級菜市場每層每個防火分區應設置不少于2個安全出口,且應符合疏散距離要求,可不考慮疏散寬度。單層菜市場的鋼結構可不采取防火保護措施;單層菜市場總面積不超過防火分區每層最大允許建筑面積時,可不設置自動滅火系統。
156.排屋、別墅戶內樓梯可采用敞開樓梯，該樓梯地下與地上部分在首層可不作防火分隔。但應滿足以下要求：
（1）地上部分層數不超過3層；地下部分層數不超過1層；
（2）直通室外的安全出口應設置在離該樓梯小于等于15m處。
（3）戶內任一點到室外出口的距離不應超過30m，當設有自動噴水滅水系統時，疏散距離可增加25%，其中樓梯疏散距離按其水平投影計算。
（4）戶內樓梯的寬度可按《住宅設計規范》GB50096關于套內樓梯的要求執行。
關于公路隧道：
（1）公路隧道項目項目分級及消防設施配置應按《公路隧道交通工程設計規范》（JTG/TD71-2004）執行，其中長度不超過500m的公路隧道可不設置消火栓系統。
（2）長度超過5000m的公路隧道采用縱向通風時，應設置通風豎(斜)井，并在通風豎(斜)井前后各200m范圍內設置自動滅火系統。
（3）長度超過500m的公路隧道應設置人行橫通道，間距宜為250～300m；長度超過1000m的公路隧道應設置車行橫通道，間距宜為750～1000m。人行橫通道和車行橫通道的設置應考慮防火分隔、安全疏散和防止煙氣蔓延的措施。
（4）長度超過3000m的公路隧道應限制危險化學品車輛通行。
關于體育建筑：
（1）體育館、游泳館等體育建筑可按照單、多層建筑執行，但應滿足以下要求：
①主體建筑為單層，配套用房建筑高度不超過24m；
②主體與配套用房之間采取防火分隔措施、安全疏散完全獨立。
（2）體育場館比賽大廳（含看臺和場地）和觀眾休息廳可按一個防火分區設計，看臺人員可通過觀眾休息廳疏散至安全出口。但應滿足以下要求：
①觀眾休息廳僅可用于人員通行和休息,觀眾休息廳應采用不燃、難燃材料裝修,休息桌椅應為不燃材料,且不得影響人員疏散。
②比賽大廳看臺任一點至比賽大廳通至觀眾休息廳的疏散門距離不應超過37.5m；休息廳內任一點至安全出口的最大步行距離不應超過40m。
③休息廳與比賽大廳之間應采用耐火極限不低于2h的隔墻和甲級防火門分隔。
④觀眾休息廳與相鄰功能用房（衛生間和淋浴間除外）均應采用耐火極限不低于2h的隔墻、甲級防火門和防火卷簾分隔。
⑤觀眾休息廳和比賽大廳應分別設置獨立的排煙設施。泳池看臺區和戲水池區在計算排煙量或自然排煙口開窗面積時,水區面積可不計入。
⑥休息廳應設置自動滅火系統,噴頭應采用快速響應噴頭。游泳館的泳池上空可不設置自動滅火系統和火災自動報警系統。
⑦體育館看臺應采用燈光型疏散指示標志，觀眾席和運動場地應急照明的平均水平照度值不應低于20lx。主要疏散通道應急照明地面最低照度不應低于5Lx。
（3）體育場館比賽大廳場地人員應通過“安全疏散通道”疏散至室外，“安全疏散通道”應滿足以下要求：
①該通道不能用于人員通行外的其他用途；其裝修材料應采用不燃材料。
②該“通道”兩側墻應為耐火極限不低于3h的不燃燒體隔墻，通道頂板應為耐火極限不低于1.5h的不燃燒體；隔墻上不得開設門窗洞口，與“安全疏散通道”連接的其它通道確有困難要進入該“安全疏散通道”的，入口處應設防煙前室，該前室的門應為常閉式防火門或火災情況下可自動關閉的常開式防火門。
③該“通道”頂板下不得穿越與其無關的管道和線路；該“通道”的應急照明地面最低照度不應低于5Lx。
（4）體育場館比賽大廳看臺、觀眾休息廳的鋼柱、鋼梁、屋頂承重鋼構件距樓面垂直距離不超過8m部位應采取防火保護措施，超過8m的部位可不采取防火保護措施。
（5）消防用電設備應按一級負荷供電。
關于商業服務網點：
（1）商業服務網點的總高度不應大于7.8m，內部可設一座疏散樓梯，設置形式可不限，其室內任一點到封閉樓梯間或直通室外出口的距離不應超過22m，當設有自動噴水滅水系統時，疏散距離可增加25%，其中樓梯疏散距離按其水平投影計算。商業服務網點的疏散樓梯寬度不應小于1.2m。
（2）物業用房、居委會辦公、社區活動等小區配套服務用房符合商業服務網點要求的，可以參照住宅建筑底部的商業服務網點的要求執行。
（3）獨立建造的不超過2層的商店建筑，符合商業服務網點要求的，可以參照住宅建筑底部的商業服務網點的要求執行；
（4）設置在非住宅建筑首層及二層的商店全部符合商業服務網點要求，可以參照住宅建筑底部的商業服務網點的要求執行。
（5）設置在非住宅建筑首層及二層的商店局部符合商業服務網點要求且與首層、二層其他功能之間符合防火間距要求（較高面墻比相鄰較低面墻屋面高15m及以下范圍內的外墻為無門窗洞口的防火墻且較低面墻屋頂無天窗或洞口、屋頂耐火極限不小于1h）的商店，可以參照住宅建筑底部的商業服務網點的要求執行。
（6）設置在非住宅建筑底部的商店參照住宅建筑底部的商業服務網點的要求執行時，其消防設施仍應按整體建筑控制。
關于物流建筑：
（1）物流建筑應按分揀等作業和儲存功能劃分不同的防火分區，儲存區與其他功能空間之間應采用防火墻分隔。
（2）儲存區的防火要求應按按本規范有關倉庫的規定確定，其中一、二級耐火等級建筑中的丙類2項（除自動化控制的高架倉庫，棉、麻、絲、毛及其他紡織品、泡沫塑料等倉庫外）和丁、戊類物品儲存區的防火分區最大允許建筑面積和儲存區部分建筑的最大允許占地面積，當庫區全部設置自動噴水滅火系統和火災自動報警系統時，可按規范（不含注）的規定增加3.0倍。
（3）作業區的防火要求可按有關廠房的規定確定。
關于人員密集場所消防安全疏散要求:
（1）平時需要關閉或營業時需要關閉的安全出口的門應設置報警式逃生門鎖系統或其他具有類似功能的能就地打開的門鎖系統。
（2）疏散通道上平時需要常開或經常性開啟的防火門可按常開式防火門要求設置。
（3）消火栓箱、滅火器等消防設施周圍應用固定標線劃定不小于1m×1m的操作場地，防火卷簾下方應用固定標線劃定范圍防止堆物影響防火卷簾降落。
（4）商場、超市等經營性人員密集場所的疏散通道的凈寬度不應小于1.4m，兩側應采用固定黃色標線，防止疏散通道被占用。
（5）商場、市場、超市及歌舞娛樂放映游藝場所疏散走道上應設置能保持視覺連續性的疏散導流標志，并應符合下列條件：
①設置在地面上時，宜沿疏散走道或主要疏散路線的中心線布置；
②設置在墻面上時，其中心線距地面高度不應大于50㎝；
③疏散導流標志宜連續布置，標志的寬度不宜小于8㎝，長度不宜小于30㎝；
④當間斷布置時，疏散導流標志間距不應超過3m；
⑤當疏散導流標志遇到的門不是疏散出口或安全出口時，宜在該處的地面連續指示；
（6）賓館酒店的房間及KTV包廂內應設置視屏切換或語音提示系統。
施工質量通?。?/strong>
消防水系統施工安裝質量通?。?/strong>
管道安裝：管道安裝時不清理管道內部的雜物，主干管在沒有全部完工時，不及時封閉管口，以致于試水時雜物卡住閥門或止回閥。
避免方法：管道安裝前一定要檢查及清理管道內的雜物，主干管在沒有全部完工時，一定要想辦法用東西封閉管口，以免雜物進入管內，試壓之前用水沖洗管道。
管道敷設時，管道的中心線與梁柱，樓板的最小距離，控制不到規范規定要求。
避免方法：管道安裝時，管道的外邊緣與梁柱樓板一公定要留三到五公分的距離，以便于土建批灰。
管道直徑等于大于50mm時，配水干管或配水管，以及管道改變方向時，沒有增設防晃支架。
避免方法：管道改變方向轉彎時，在轉彎的兩邊30㎝以內增設防晃支架，DN100以上的管道作門字支架，DN80以下的管道作工字支架。
地下室或地下構筑物外墻有管道穿過的，未按設計要求及標準圖制作安裝防水套管，防水套管安裝高度、坐標位置不準確，不平整，影響防水效果；管道穿過結構伸縮縫，抗震縫及沉降縫敷設時，沒有采取抗震，沉降防護措施；管道穿過樓板或穿墻時，漏設套管，不按照衛生間、防水間、住宅辦公室套管出地平高度要求放置；套管用電氣焊割切割不平整；套管與管道的間隙未采用不燃燒的材料填塞實，間隙縫寬度不一致；管道穿過建筑物的變形逢時，不加柔性短管。
避免方法：地下室或外墻一定要按標準制作防水套管，嚴格尺寸，位置準確；管道穿墻或樓板時，一定要安裝套管，套管高出地平面5㎝，套管要用切割機切割，安裝時管道一定要在套管的中間，間隙縫寬度一致，穿樓板的套管頂部高出裝飾面20mm，底部平樓板底；衛生間的套管，在安裝時，套管頂部高出裝飾面50mm，底部平樓板底；穿墻套管，兩端平墻面飾面。
管道絲口連接有絕絲現象，外露絲口過長現象，對規范要求外露2-3扣的規定控制不嚴；套絲太小，密封填料太少，包密封填料不均勻；套絲偏絲、上管錯絲現象，以致管道連接不直；不清理絲口的密封填料。
避免方法：發現管道有絕絲現象時，必須重新更換，重新攻絲；外露絲口最多3扣絲口；套絲必須與管件的絲口相適合，發現有偏絲現象時，檢查套絲機是否有問題，如有問題應立即更換套絲機；上管錯絲時，必須重新上管，直到管道平直；包密封填料要適中，并且要均勻附在絲口上，接管完成后，絲口的密封填料必須清理干凈。
法蘭連接時，螺栓直徑和長度不符合標準，擰緊后突出螺母的長度超過規范的規定；安放雙墊片或在螺母下不加墊片；緊螺絲用力不均勻，半邊緊半邊松，導致膠墊擠壓不均勻、法蘭內膠墊放置錯位、襯墊凸入管內，法蘭紋內有沙漿，泥土不清理干凈；安放雙墊偏墊的現象導致漏水。
避免方法：法蘭連接時，法蘭紋內的泥土沙漿一定要清理干凈，法蘭螺絲的直徑和長度必須符合標準，螺絲兩邊一定要加墊片；緊螺絲時必須對角同時收緊，一邊緊一邊查看膠墊的擠壓情況，四周的擠壓程度一樣；膠墊安放四周的距離必須一致不錯位。
卡箍（套）式連接兩管口端不平整，有縫隙，兩溝槽深度不一致，不均勻，上螺栓后管道不平整，卡箍（套）安裝方向不一致。管與管之間縫隙太大，或間隙太大，卡箍內的膠墊不能密封管口。
避免方法：卡箍式連接時，壓槽的深度要一致，兩管口一定要平整，盡量不要有縫隙；卡箍套的安裝方向必須一致；安裝卡箍時一定要用洗潔精或洗衣粉水，不能硬緊螺絲；螺絲一定要收緊收到位。
粘接管道，管口抹膠不均勻，管口有縫隙；多出流掛在管道上的膠不及時清理。
避免方法：使用粘膠連接管道時，先要清理干凈絲口的雜物及油污，抹膠要均勻，擠壓多出流掛在管道上的膠必須及時清理干凈。
橫向安裝的管道，當局部區域難以利用末端排水管排水時，沒有采取相應的排水措施。
避免方法：在橫向安裝的管道最低處增設一排水口，視情況安裝閥門
噴頭小于或等于5只時，在管道低凹處漏設排水堵頭。噴頭數量大于5只時，漏裝設帶閥門排水管。
避免方法：在管道低凹處增設排水堵頭，大于5只時不要忘記裝設帶閥門的排水管）
噴頭安裝時，不使用專用板手，利用噴頭的框架施擰。
避免方法：使用專用或活動扳手，嚴禁利用噴頭的框架施擰。
噴頭安裝濺水盤與吊頂、門、窗、洞口或墻面的距離不符合設計要求。
避免方法：嚴格按照規范要求安裝。
噴頭濺水盤高于與附近梁底或高于寬度小于1．2m通風管道腹面時，噴頭濺水盤高與梁底，通風管道腹面的最大垂直距離與規范規定安裝控制不嚴。
避免方法：嚴格按照規范要求安裝。
噴頭安裝在不到頂?shù)母舳胃浇鼤r，噴頭與隔段的水平距離和最小垂直距離不符合規范規定。
避免方法：嚴格按照規范要求安裝。
報警閥組及水力警鈴，水流指示器，信號閥，節流裝置等其他組件安裝不符合設計要求及規范規定
避免方法：報警閥組安裝時，應安裝在便于操作的明顯位置，距室內地面高度宜為1.2cm；兩側與墻的距離不應小于0.5cm；正面與墻的距離不應小于1.2cm；報警閥組凸出部位之間的距離不應小于0.5cm；安裝報警閥組的室內地面應有排水設施；報警閥組上的排水管在有條件的情況下應單獨安裝一條排水管；水力警鈴應安裝在公共通道或值班室附近的外墻上，管道公稱直徑為20mm時，其長度不宜大于20米；警鈴回水管不能與報警閥的排水管連接在一條管上，應獨立安裝一條管；信號閥門應安裝在水流指示器前的管道上，與水流指示器之間的距離不宜小于30cm；節流裝置等一定要符合設計要求及規范。
延遲器與水力警鈴管安裝不水平，不垂直。
避免方法：延遲器與水力警鈴管安裝一定要垂直水平，并且有順序不交叉地排列管道，注意延遲器的方向。
閥門安裝時沒有考慮到檢修。
避免方法：在安裝閥門前首先考慮一下以后的檢修方不方便在進行安裝。
室內消火栓安裝：
消火栓口中心距地面尺寸控制不在規定范圍。
避免方法：消火栓口中心距地面尺寸按新規范1.1m安裝，最大不超過±2公分。
消防栓口安裝在門軸側。
避免方法：消防栓口與門軸一定要成反方向。
閥門中心距箱側面，箱后內表面規定尺寸控制不嚴。
消火栓箱體安裝不平整、不牢固。
消火栓箱體安裝不正歪斜。消火栓箱體安裝要平整牢固，垂直水平，采取水平尺或吊線進行調整。與土建配合不到位，土建補洞，擠加磚塊，箱體變形，消火栓箱門安裝不上。
避免方法：土建補洞時，上體上方一定要加鋼筋再補磚，側面不能用大力塞磚。
帶有自救帶的短管開口低，安裝使用維修不方便。
消火栓箱門鋁合金邊框，阻擋消火帶卡口與消火栓口連接。
左開門、右開門定位不清，栓口安裝位置顛倒，影響使用功能。
避免方法：栓口一定要安裝在開門的反方向。
支吊架制作與安裝：
支吊架制作前，對施工現場不測量、計算不仔細，安排不周到；管道安裝時，卡環孔錯位，重新打孔，管架上出現廢孔現象。
避免方法：在計劃支吊架時，對現場反復測量計算，管道安排合理，在安裝支吊架時必須拉線安裝支吊架。
用氣電焊割切支架、割孔。
避免方法：不允許用電氣焊割切支架及割孔。
制作的支吊架不正，歪斜。
避免方法：制作支吊架時必須用角尺打兩邊角度，或用拉對角線的方法來制作支吊架。
在安裝好的支架側焊接支架、安裝管道，一架兩用。
避免方法：不允許再在支架側焊接支架，不允許一架兩用。
同一房間的立管支架，在沒有特殊要求標高、間距的情況下，沒有安裝到同一標高上。
避免方法：立管支架在沒有特殊要求標高間距的情況下，必須安裝在同一標高位置?！ ?/p>
安裝的支吊架不在一條線上。
避免方法：同一平面橫管支吊架，必須安裝在一條線上，與噴頭的距離統一為40cm。
安裝的支吊架不水平，有的高有的低。
避免方法：有條件的情況下用紅外儀器進行安裝，或者拉線安裝。
支吊架安裝前不做防銹處理。
避免方法：支吊架制作好以后，必須先進行防銹處理，再進行安裝。
管道的支吊架與噴頭之間的距離小于300mm。
避免方法：支吊架與噴頭之間距離統一為400mm。
管道轉彎處支吊架分布不均勻，甚至沒有。
避免方法：管道轉彎的時候，兩邊離轉彎處300mm必須有支吊架。
油漆：
銹蝕清理不干凈，油漆涂刷附著力差，有脫落現象。
避免方法：管道表面先要清理干凈，才能進行油漆。
油漆涂刷色澤不均勻，有起泡，流淌和漏涂缺陷。
避免方法：調油漆時天那水不能過多，一定要調均勻，油管時不能太厚，不要流淌，油仔細，不能漏刷。
焊口外露絲口不及時做防腐處理，涂刷防銹漆不均勻。
避免方法：焊口結束冷卻時，一定要先用防銹漆作好防銹處理，外露絲口先涂防銹漆再刷面漆。
試水：
試壓出現嚴重漏水，浸泡電梯。
避免方法：在電梯未安裝好之前必須完成試壓，條件不允許的情況下，必須分段封堵后試壓。
壓力超過1.0Mpa時，直接用鐵錘敲打卡箍，不安全。
避免方法：試壓中發現有卡箍漏水時，在管網壓力有1.0Mpa左右時，不能用鐵錘直接敲打卡箍，以免發生爆卡箍的現象，從而觸發安全事故。
給管網放水之前，對消防箱內的栓頭及銅閘閥以及噴淋的噴頭、管口檢查不仔細，導致水浸泡東西。
避免方法：在給管網放水之前，一定要對每一個消防箱內的栓頭口與銅閘閥檢查到位，全部關好；檢查每一個位置的噴頭是否完全安裝，并且查看每一個噴頭是否完好，仔細檢查管道是否有管口未封堵，確定確實沒有遺漏的地方，然后開始給管網放水，再檢查。
消防電系統施工質量通?。?/strong>
探測器底座安裝接線不統一（不在分極性的情況下）。
避免方法：同一種性質的線路顏色必須統一。
主線與平面線顏色不統一。
避免方法：主線與平面線的顏色一定要統一。
模塊箱內線路標示不清晰。主線終端與末端標示不清晰。
避免方法：必須加線碼及貼標簽用文字標識，用透明膠包牢固
線管與線槽刷的防火漆不到位。
避免方法：刷防火漆時一定要仔細，不能漏刷，要均勻。
線槽與線槽之間沒跨接。
避免方法：線槽與線槽之間必須作跨接。
線槽內有接頭。電線接頭沒有用端子連接與焊接。
避免方法：導線在管內或線槽骨不應有接頭或扭結，導線的接頭應在接線盒內用焊接或用端子連接。
探測器安裝時離周邊的遮擋物太近（小于0.5米），離風口太近（單風口小于1.5米， 多孔風口小于0.5米），安裝時不居中。
避免方法：探測器安裝時離周邊的遮擋物不能小于0.5米，離空調送風口邊的水平距離不應小于1.5米，至多孔送風口的水平距離不應小于0.5米，并且安裝時要居中。
探測器同其他設備安裝時不在同一直線。
避免方法：探測器安裝時同其他設備安裝時一定要在同一直線上。
預埋線盒安裝設備時不牢固易傾斜。
避免方法：想辦法一定要加固，不能讓其松動。
同一報警區域模塊沒安裝在同一地方，不便于維修。
避免方法：同一報警區域模塊沒安裝在同一地方時，多加一個模塊箱。
探測器安裝時指示燈沒有對走道及房間入口處。
避免方法：探測器安裝時指示燈盡量對走道及房間入口處。
潮濕處需套軟管時應用包塑軟管不易生銹。
避免方法：刷油性防火涂料。
不同電壓等級導線不應在同一線槽內。
避免方法：廣播與電話必須單獨作一條線管。
軟管同線管直接連接。軟管連接超過規定距離。
避免方法：在線管末端加一線盒，軟管長度不能超過2米。
線管安裝在天花內未固定。
避免方法：線管安裝在天花內必須用吊碼固定，不能隨意放在天花內。
安裝設備編碼與主機顯示位置不相對應。
避免方法：安裝設備時，設備的編碼必須與主機顯示的位置相符合。
線盒與兩端離墻碼距離太近。
避免方法：線盒兩端固定離墻碼與線盒的距離不超過300㎜。
線盒內漏設護嘴。
避免方法：線盒內一定不要忘記設護嘴。
設備安裝時未查線即安裝。
避免方法：設備安裝時必須先查線再安裝。
上線盒蓋時損傷電線。
避免方法：用機絲上線盒蓋。
施工質量通病展示：
本文共有兩個部分。本部分內容包括有：防排煙系統，防火卷簾，消防材料標準，施工質量通病。（完）
本文來源于互聯網，暖通南社整理編輯于2018年3月16日。
索取本課件原件，請實名加QQ：1125552185（注明來意）。
歡迎您加入暖通南社學習交流互動社區：
QQ群群號
主要功能
目前人數
127278380
為甲方、設計及咨詢顧問提供交流平臺
991人
161153868
施工、現場管理、設計技術人員居多
511人
31767498
施工、暖通空調造價人員居多
293人
495282609
吸納全國各院校專業教職工作人員為主
剛建立
194045991
主要以吸收南方工程技術人員
267人
189417984
機電、暖通空調設備市場開發交流群
85人
365552966
建筑機電安裝綜合交流群
98人
235204658
以注考為主的群
266人
184579553
以廠商技術研發人員、維保人員為主的群
921人
145754593
以加暖通施工人員為主的群
233人
338391569
專為求職人員與招聘單位設立的群
331人
168494112
以潔凈空調和各特色專業設立的群
863人
31767498
為新手們準備
289人
171780399
南社唯一允許自由廣告的推廣群
340人
170823423
兼顧建筑機電綜合技術交流群
904人
492479546
BIM專業交流群
231人
303891401
以暖通空調自控、家居系統集成為主的群
260人
167899477
吸收以北方工程技術人員為主的群
309人
245084393
以注冊掛靠為主的群（整合中）
301人
其他各QQ群請百度：“暖通南社QQ群”查找。本QQ群所有群均為實名加群，加群請注明：“地區-姓名-專業”方能加群成功，每個人最多可加兩個群，惡意加群者拉黑。
所有群現在實行更替制，即新加人同時踢出最后一個發言的人。
加各地區微信群，請注明：“地區-姓名-專業”加微信號：1114325507。
高級專業技術人員可加QQ：13301898699，可獲取南社認可的“南社工程專業技術人員俱樂部”證書。
推廣及商務合作，請加QQ：13301898699或微信號：1114325507。
本次更新信息：2017年1月18日。微信公眾號：nhvaca
加我個人微信號：1114325507，拉你進暖通南社各片區和專業微信群。
更多相關課件，請點擊下列標題↓↓↓轉載本文請標明出處，海宏消防維保網
相關文章
服務項目
最新資訊
